物料由供料裝置進入回轉滾筒的內層，實現順流烘干，物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層， 進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干 燥時間，物料在此達到較佳干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此完成干燥目的。

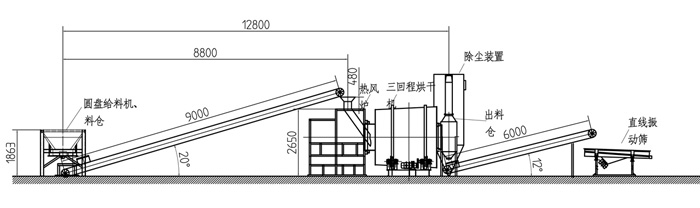

烘干物料（沙子）先經過給料濾斗和圓盤給料機給料到皮帶輸送機上，然后沙子被皮帶輸送機運輸?shù)浇?jīng)過熱風爐的流沙管，沙子再通過流沙管進入到三回程主機筒體。首先沙子先到達三回程的內筒，在內筒固定攪拌葉輪和向前旋葉片的作用下沙子被很快向前推進，到達三回程另一端，此為一回程。在內筒進料端口小，出料端口大，利于物料向前推進。
物料到達另一端后被擋板檔回到中筒，在出料口端，中筒比內筒稍長與擋板相接，同樣在向回旋葉片的作用下，沙子在中筒被旋回到入料口一端，此為二回程；在中筒物料是由大口出料端向小口進料端流向的。
因在進料端中筒比外筒稍短，加之在外筒向前旋葉片的作用下，沙子進入到三回程外筒并被向前推進，此為第三回程；
在出料口處，中筒回檔板和外筒用鋼板豎直鑲嵌，有效地使沙子分散和出料，在出料口配套有除塵和排氣口，這樣水分和部分粉塵就可以被排出和過濾，經過三個回程的炒翻烘干，沙子就可以達到用戶需求的含水量，后通過皮帶輸送機將烘干后的沙子輸送到成品料倉。
三筒烘干機主要用于烘干一定濕度和粒度范圍內顆粒物料。如黃砂、型砂、礦渣，煤渣、小粒度粘土，以及不怕高溫及煙塵弄臟的其它小顆粒物料。烘干后的物料含水量可以達到1—0.5%以下。

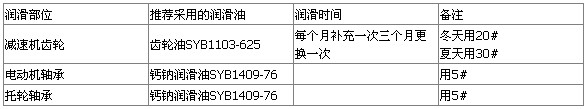

三筒烘干機日常潤滑，潤滑方案按下表進行：
| 型號 | 直徑(米) | 長度(米) | 體積(m³) | 時產量(T/H) | 初始水分 | 終水分 | 耗氣量(m³/h) | 功率 |
| 3 | 1.8 | 2 | 4.6 | 3-5 | ≤20% | ≤0.8% | 30-50 | 4 |
| 5 | 2 | 2.2 | 6.6 | 5-6 | ≤20% | ≤0.8% | 50-84 | 5.5 |
| 8 | 2.2 | 2.7 | 9.8 | 7-9 | ≤20% | ≤0.8% | 80-134 | 7.5 |
| 10 | 2.4 | 2.8 | 12.1 | 8-11 | ≤20% | ≤0.8% | 100-168 | 11 |
| 15 | 2.5 | 4 | 18.7 | 12-16 | ≤20% | ≤0.8% | 150-251 | 5.5×2 |
| 20 | 2.6 | 4.8 | 24.2 | 16-21 | ≤20% | ≤0.8% | 200-335 | 7.5×2 |
| 25 | 2.6 | 6 | 30.3 | 20-26 | ≤20% | ≤0.8% | 250-419 | 5.5×4 |
| 30 | 2.8 | 6.2 | 36.3 | 23-31 | ≤20% | ≤0.8% | 300-503 | 7.5×4 |
| 35 | 2.8 | 7.2 | 42.1 | 27-36 | ≤20% | ≤0.8% | 350-587 | 7.5×4 |
| 40 | 3 | 7.2 | 48.3 | 31-41 | ≤20% | ≤0.8% | 400-671 | 11×4 |
| 50 | 3.2 | 7.8 | 59.6 | 38-51 | ≤20% | ≤0.8% | 500-838 | 11×4 |
| 60 | 3.4 | 8.5 | 73.3 | 47-62 | ≤20% | ≤0.8% | 600-1006 | 15×4 |
AQS-3:時產3噸三筒烘干機，參考尺寸：1.7×2米；主機+引風除塵，參考價：5萬元人民幣；
AQS-5:時產5噸三筒烘干機，參考尺寸：2×2.2米；主機+引風除塵，參考價：6萬元人民幣；
AQS-8:時產8噸三筒烘干機，參考尺寸：2×4米；主機+引風除塵，參考價：7.5萬元人民幣；
AQS-10:時產10噸三筒烘干機，參考尺寸：2.5×2.7米；主機+引風尺寸，參考價：9萬元人民幣；
AQS-15:時產15噸三筒烘干機，參考尺寸：2.5×4米；主機+引風除塵，參考價：12萬人民幣；
AQS-20:時產20噸三筒烘干機，參考尺寸：2.5×6米/2.8×4米；主機+引風除塵，參考價：17萬/18萬人民幣；
AQS-25:時產25噸三筒烘干機，參考尺寸：2.8×6米；主機+引風除塵，參考價：22萬人民幣；
AQS-30:時產30噸三筒烘干機，參考尺寸：3×6米或2.8×7米，主機+引風除塵，參考價：27萬人民幣；
AQS-35:時產35噸三筒烘干機，參考尺寸：3×7米，主機+引風除塵，參考價：30萬人民幣；
AQS-40:時產40噸三筒烘干機，參考尺寸：3.2×7米或3×8米，主機+引風除塵，參考價：35萬人民幣；
AQS-50:時產50噸三筒烘干機，參考尺寸：3.2×8米/3×10米，主機+引風除塵，參考價：40萬/45萬人民幣；
AQS-60:時產60噸三筒烘干機，參考尺寸：3.2×10米/3.6×8米，主機+引風除塵，參考價：55萬人民幣；
AQS-80:時產80噸三筒烘干機，參考尺寸：3.2×13米/3.6×10米，主機+引風除塵，參考價：72萬人民幣；
AQS-100:時產100噸三筒烘干機，參考尺寸：3.6×14米，主機+引風除塵，參考價：98萬人民幣；
三回程烘干機較新技術參數：
| 型號 | 規格 | 生產率 | 終水分 | 燃焦量(kg/t砂) | 功率（KW） | 整條線價W |
| AQS-623 | 1800×2000 | 1-3m³ | 0.1-0.8% | 7-10 | 4 | 7.2 |
| AQS-625 | 2000×2400 | 4-6m³ | 0.1-0.8% | 7-10 | 5.5 | 9.2 |
| AQS-628 | 2500×2700 | 7-9m³ | 0.1-0.8% | 7-10 | 7.5 | 10.5 |
| AQS-6210 | 2800×3000 | 10-14m³ | 0.1-0.8% | 7-10 | 4×2 | 12.8 |
| AQS-6215 | 3000×3300 | 15-20m³ | 0.1-0.8% | 7-10 | 7.5×2 | 16.5 |
| AQS-6220 | 3000×5400 | 20-30m³ | 0.1-0.8% | 7-10 | 11×2 | 22.8 |
| 6225 |
|
|
|
|
|
25.8 |
| 6250 |
|
|
|
|
|
48.5 |
| AQ-2045 | 2000×4500 | 15-18T | 0.1-0.8% | 7-12 | 22 |
|
| AQ-2250 | 2200×5000 | 17-20T | 0.1-0.8% | 7-12 | 25 |
|
| AQ-2258 | 2200×5800 | 19-25T | 0.1-0.8% | 7-12 | 30 |
|
| AQ-2560 | 2500×6000 | 25-30T | 0.1-0.8% | 7-12 | 35 |
|
| AQ-2565 | 2500×6500 | 28-32T | 0.1-0.8% | 7-12 | 37 |
|
| AQ-2765 | 2700×6500 | 30-35T | 0.1-0.8% | 8-15 | 40 |
|
| AQ-2868 | 2800×6800 | 33-40T | 0.1-0.8% | 8-15 | 45 |
|
| AQ-3070 | 3000×7000 | 40-42T | 0.1-0.8% | 8-15 | 50 |
|
| AQ-3270 | 3200×7000 | 42-48T | 0.1-0.8% | 8-15 | 60 |
|
| AQ-3280 | 3200×8000 | 45-55T | 0.1-0.8% | 8-15 | 70 |
|
| AQ-3680 | 3600×8000 | 55T-75T | 0.1-0.8% | 10-18 | 85 |
|
| AQ-3885 | 3800×8500 | 70-90T | 0.1-0.8% | 10-18 | 90 |
|
| AQ-4290 | 4200×9000 | 80-120 | 0.1-0.8% | 10-18 | 125 |
|
注明：烘干機的產量、耗煤/氣/油量跟所烘干物料的粒度、初水分、終水分、熱源、比重、流動性等產品特征因素關系很大，其配備功率跟產量因素有關，所以不同的客戶建議給予不同的設備配置，以上三回程烘干機技術參數表烘干物料標準為：4目-100目粒度沙子，初水分15%以下，終水分0.8%以下，熱源為天然氣。
三筒烘干機技術參數：
|
項目 單位
|
φ2.0×6m
|
φ2.5×6.5m
|
φ2.7×7m
|
φ3×7m
|
φ3.2×7m
|
φ3.6×8m
|
φ4.2×8.5m
|
|
|
外筒直徑 (m)
|
2.0
|
2.5
|
2.7
|
3
|
3.2
|
3.6
|
4.2
|
|
|
外筒長度 (m)
|
6
|
6.5
|
7
|
7
|
7
|
8
|
8.5
|
|
|
筒體容積 (m3)
|
18.84
|
31.89
|
40.5
|
49.46
|
56.26
|
81.38
|
118
|
|
| 設備重量 | 25 | 32 | 35 | 38 | 43 | 57 |
77 |
|
|
筒體轉速 (rpm)
|
3-10
|
3-10
|
3-10
|
3-10
|
3-10
|
3-10
|
3-10
|
|
|
物料停留時間 (min)
|
12-30
|
12-30
|
12-30
|
12-30
|
12-30
|
12-30
|
12-30
|
|
|
物料初水份 (%)
|
6-25
|
6-25
|
6-25
|
6-25
|
6-25
|
6-25
|
6-25
|
|
|
物料終水份 (%)
|
≤1
|
≤1
|
≤1
|
≤1
|
≤1
|
≤1
|
≤1
|
|
|
高進氣溫度 (℃)
|
750-900℃
|
750-900℃
|
750-900℃
|
750-900℃
|
750-900℃
|
750-900℃
|
750-900℃
|
|
|
生產能力 (T/H)
|
礦渣
|
20-25
|
25-30
|
30-35
|
35-10
|
40-45
|
50-65
|
70-85
|
|
粉煤灰
|
10-17
|
17-21
|
20-25
|
23-27
|
25-30
|
30-45
|
45-63
|
|
|
黃沙
|
20-27
|
25-40
|
27-45
|
30-45
|
35-50
|
55-75
|
75-99
|
|
|
電動機型號
|
Yr160m-4
|
Yr132m-4E
|
Yr160m-4
|
Yr160m-4
|
Yr132m-5E
|
Yr160m-4E
|
Yr160m-4E
|
|
|
電動機功率 (kw)
|
7.5×2
|
11×2
|
7.5×4
|
7.5×4
|
11×4
|
15×4
|
18.5×4
|
|
|
減速機型號
|
XWD-6
|
XWD-6
|
XWD-6
|
XWD-6
|
XWD-6
|
XWD-8
|
XWD-8
|
|
|
減速機速比 (I)
|
17-29
|
17-29
|
17-29
|
17-29
|
17-29
|
17-29
|
17-29
|
|
|
型號
|
直徑
|
長度
|
體積
|
板厚
|
產量
|
鋼材
|
重量
|
產量范圍
|
|
AQS-623
|
1.65
|
1.65
|
3.526318125
|
0.008
|
2.8210545
|
0.53343576
|
1.60030728
|
2-3
|
|
AQS-625
|
2.14
|
2
|
7.189972
|
0.008
|
5.7519776
|
0.83860608
|
2.51581824
|
5-7
|
|
AQS-628
|
2.4
|
2.2
|
9.94752
|
0.01
|
7.958016
|
1.2931776
|
3.8795328
|
7-10
|
|
AQS-6210
|
2.57
|
2.45
|
12.70287393
|
0.01
|
10.16229914
|
1.54213878
|
4.62641634
|
9-13
|
|
AQS-6215
|
3
|
2.8
|
19.782
|
0.012
|
15.8256
|
2.4687936
|
7.4063808
|
14-20
|
|
AQS-6220
|
3.01
|
4
|
28.448714
|
0.014
|
22.7589712
|
4.12837152
|
12.38511456
|
20-28
|
|
AQS-6230
|
2.8
|
6
|
36.9264
|
0.016
|
29.54112
|
6.5834496
|
19.7503488
|
26-37
|
|
AQS-6235
|
3
|
6
|
42.39
|
0.016
|
33.912
|
7.053696
|
21.161088
|
30-42
|
|
AQS-6240
|
3
|
7
|
49.455
|
0.016
|
39.564
|
8.229312
|
24.687936
|
35-49
|
|
AQS-6250
|
3.2
|
7
|
56.2688
|
0.02
|
45.01504
|
10.972416
|
32.917248
|
39-56
|
|
AQS-6260
|
3.6
|
8
|
81.3888
|
0.024
|
65.11104
|
16.9288704
|
50.7866112
|
57-81
|
|
AQS-6280
|
3.8
|
9
|
102.0186
|
0.026
|
81.61488
|
21.7782864
|
65.3348592
|
71-102
|
|
AQS-62100
|
4.2
|
9
|
124.6266
|
0.026
|
99.70128
|
24.0707376
|
72.2122128
|
87-125
|
三筒烘干機技術參數：
| 型號Model |
單臺產量 (t/h) |
終水分 (%) |
體積 (m³) |
燃焦量 (kg/t) |
主機功率 (kw) |
指導價格 (萬) |
||||
| 黃沙 | 河沙 | 海沙 | 石英砂 | 鑄造砂 | ||||||
| AQS623 | 3-5 | 3-3.5 | 2.5-3 | 4-5 | 3-4 | ＜0.5% | 3.6 | 5-7 | 4 | 3.2 |
| AQS625 | 5-6 | 4.5-5.8 | 4.5-5 | 5-7 | 5-6 | ＜0.5% | 7.2 | 5-7 | 5.5 | 5.1 |
| AQS628 | 8-9 | 7.5-8.5 | 7-8 | 9-10 | 8.5-10 | ＜0.5% | 10 | 6-8 | 7.5 | 7.8 |
| AQS6210 | 10-12 | 10-11 | 9-10 | 11-15 | 10-13 | ＜0.5% | 12.8 | 8-10 | 4×2 | 9.3 |
| AQS6215 | 15-17 | 15-16 | 14-15 | 17-20 | 16-19 | ＜0.5% | 19.8 | 8-10 | 5.5×2 | 14.9 |
| AQS6220 | 21-23 | 20-22 | 20-21 | 25-27 | 24-26 | ＜0.5% | 28.5 | 8-10 | 4×4 | 24.8 |
| AQS6225 | 25-28 | 23-25 | 22-25 | 33-35 | 32-35 | ＜0.5% | 32.2 | 8-12 | 5.5×4 | 26.4 |
| AQS6230 | 30-35 | 29-32 | 28-32 | 40-45 | 38-43 | ＜0.5% | 42.4 | 8-12 | 7.5×4 | 42.4 |
| AQS6250 | 48-52 | 45-50 | 42-48 | 55-60 | 52-56 | ＜0.5% | 56.3 | 8-12 | 11×4 | 65.9 |
| AQS6280 | 65-72 | 62-68 | 60-67 | 85-92 | 83-90 | ＜0.5% | 81.4 | 8-12 | 15×4 | 127 |
| AQS6250×2 | 100-110 | 92-100 | 90-98 | 125-130 | 120-128 | ＜0.5% | 124.7 | 8-12 | 22×4 | 177.8 |
| 設備型號 | 實際尺寸M | 生產率參考T/H |
水分范圍 |
功率（KW） | 備注說明 |
| 3噸烘干機 |
1.65×1.65 |
2-3.2 |
≤15%到＜1% | 3/4 |
錐形結構 |
| 5噸烘干機 |
2.0×2.0 |
3.6-5.8 |
≤15%到＜1% |
5.5/3×2個 |
錐形結構 |
| 5噸烘干機 | 2.0×3.0 | 5.4-8.7 | ≤15%到＜1% |
5.5/3×2個 |
直筒型 |
| 10噸烘干機 | 2.0×4.5 | 8.2-13 | ≤15%到＜1% | 5.5×2個 |
直筒型 |
| 10噸烘干機 | 2.45×2.45 | 6.7-10.6 | ≤15%到＜1% | 5.5×2個 | 錐形結構 |
| 15噸烘干機 | 2.2×5.0 | 11-17.5 | ≤15%到＜1% | 7.5×2個 | 直筒型 |
| 20噸烘干機 | 2.8×4.0 | 14.2-22.8 | ≤15%到＜1% |
7.5×2個 |
錐形結構 |
| 20噸烘干機 | 2.5×6.0 | 17-27.2 | ≤15%到＜1% | 5.5×4個 | 直筒型 |
|
25噸烘干機 |
2.8×7.0 | 24-38 | ≤15%到＜1% | 7.5×4個 | 直筒型 |
|
30噸烘干機 |
3.0×7.0 | 28.5-45.6 | ≤15%到＜1% | 7.5×4個 | 直筒型 |
| 35噸烘干機 | 3.2×7.0 | 32.5-52 | ≤15%到＜1% | 7.5×4個/11×4個 | 直筒型 |
| 40-50噸烘干機 | 3.2×8.0 | 37-59 | ≤15%到＜1% | 11×4個 | 直筒型 |
| 50-60噸烘干機 | 3.2×10 | 46-74 | ≤15%到＜1% | 11×4個/15×4個 | 直筒型 |
| 50-60噸烘干機 | 3.6×8.0 | 47-75 | ≤15%到＜1% | 15×4個/18.5×4個 | 直筒型，組合式 |
| 60-80噸烘干機 | 3.6×10.0 | 59-94 | ≤15%到＜1% | 18.5×4個 | 直筒型，組合式 |
| 70-100噸烘干機 | 3.6×12 | 70-112 | ≤15%到＜1% | 22×4個 | 直筒型，組合式 |
|
型號
|
直徑
|
長度
|
體積
|
板厚
|
初水分
|
終水分
|
耗標煤
|
低產量
|
較高產量
|
重量
|
參考功率
|
|
AQS-623-2
|
1.65
|
1.65
|
3.53
|
0.01
|
15.00
|
1.00
|
47.72
|
2569.17
|
3211.47
|
1.72
|
4
|
|
AQS-625-2
|
2
|
2.4
|
7.54
|
0.01
|
15.00
|
1.00
|
101.99
|
5490.51
|
6863.14
|
3.03
|
3×2
|
|
AQS-628-2
|
2
|
4
|
12.56
|
0.01
|
15.00
|
1.00
|
169.98
|
9150.86
|
11438.57
|
6.31
|
4×2
|
|
AQS-6210-2
|
2.1
|
4.5
|
15.58
|
0.01
|
15.00
|
1.00
|
210.83
|
11349.92
|
14187.40
|
8.95
|
4×2
|
|
AQS-6215-2
|
2.2
|
5
|
19.00
|
0.01
|
15.00
|
1.00
|
257.10
|
13840.67
|
17300.84
|
10.42
|
5.5×2
|
|
AQS-6220-2
|
2.5
|
6
|
29.44
|
0.01
|
15.00
|
1.00
|
398.40
|
21447.32
|
26809.15
|
16.57
|
4×4
|
|
AQS-6225-2
|
2.8
|
6
|
36.93
|
0.02
|
15.00
|
1.00
|
499.76
|
26903.52
|
33629.40
|
21.21
|
5.5×4
|
|
AQS-6230-2
|
2.8
|
7
|
43.08
|
0.02
|
15.00
|
1.00
|
443.12
|
31387.44
|
39234.30
|
24.75
|
7.5×4
|
|
AQS-6240-2
|
3
|
8
|
56.52
|
0.02
|
15.00
|
1.00
|
764.93
|
41178.86
|
51473.57
|
30.30
|
11×4
|
|
AQS-6240-3
|
2.8
|
10
|
61.54
|
0.03
|
15.00
|
1.00
|
832.93
|
44839.20
|
56049.00
|
66.29
|
11×4
|
|
AQS-6250-2
|
2.8
|
12
|
73.85
|
0.02
|
15.00
|
1.00
|
999.51
|
53807.04
|
67258.80
|
53.03
|
15×4
|
|
AQS-6260-2
|
3
|
12
|
84.78
|
0.03
|
15.00
|
1.00
|
1147.40
|
61768.29
|
77210.36
|
85.23
|
18.5×4
|
|
AQS-6280-2
|
4.2
|
8
|
110.78
|
0.03
|
15.00
|
1.00
|
1499.27
|
80710.56
|
100888.20
|
84.85
|
22×4
|
|
AQS-62100-2
|
4
|
12
|
150.72
|
0.03
|
15.00
|
1.00
|
2039.82
|
109810.29
|
137262.86
|
121.22
|
30×4
|
